製作実績ワイヤーフォーミング(線加工)

SUSリング2種  ワイヤーフォーミング 生活雑貨向け

ワイヤーフォーミング(線加工)ステンレス材2.0mm~生活雑貨止める

材質SUS304-WPB
線径・板厚φ2.0㎜
内径大サイズ: φ112mm
工程・ワイヤーフォーミング
隙間寸法10mm
■製造方法

生活雑貨に使用されるリングのご紹介です。

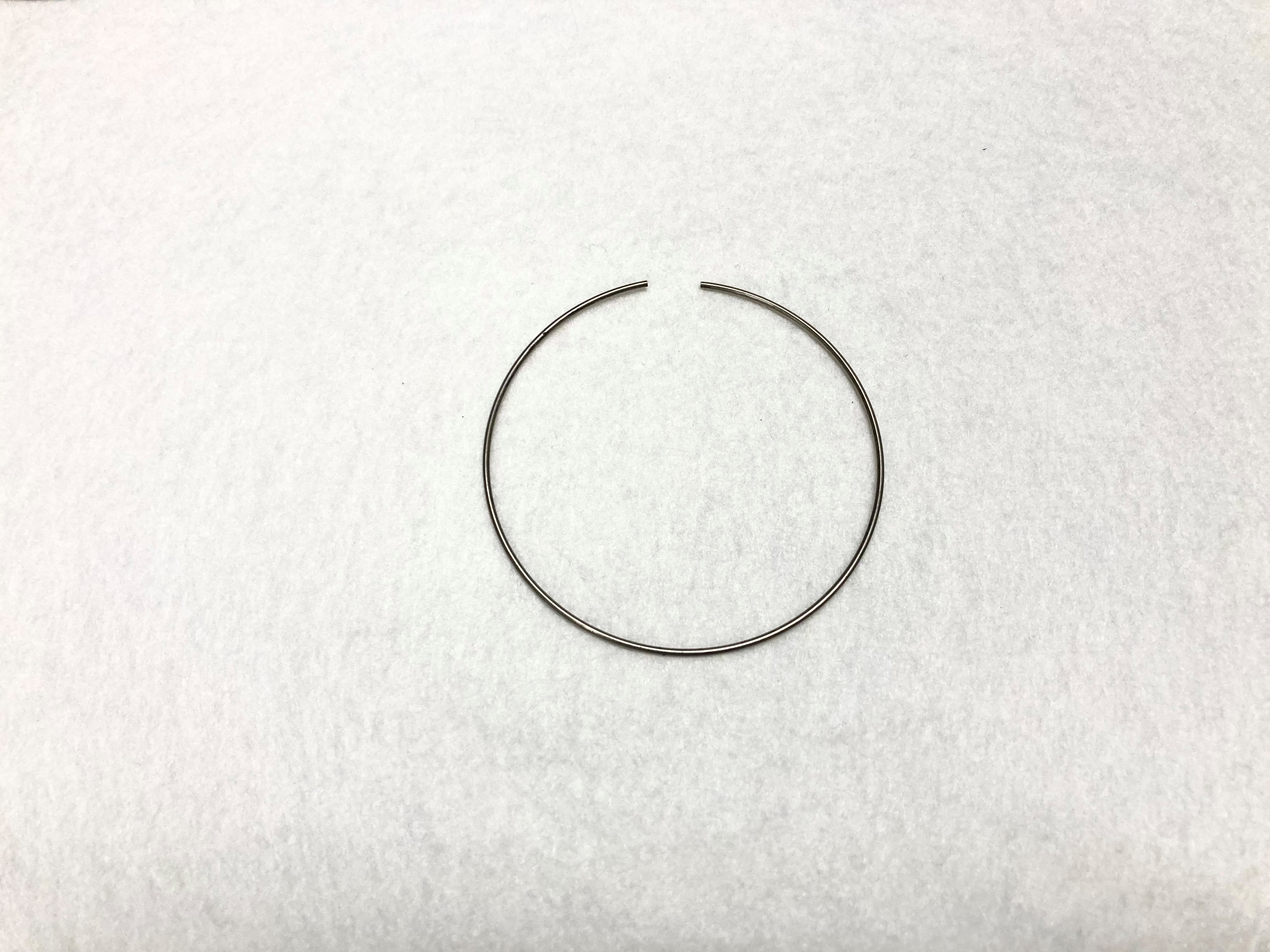

小さいリング(線径Φ1.2mm 内径70mm)と一緒に上下に使用して、

それぞれ「フレーム」のような役割で使われるようです。

   (▲大リング)         (▲小リング)

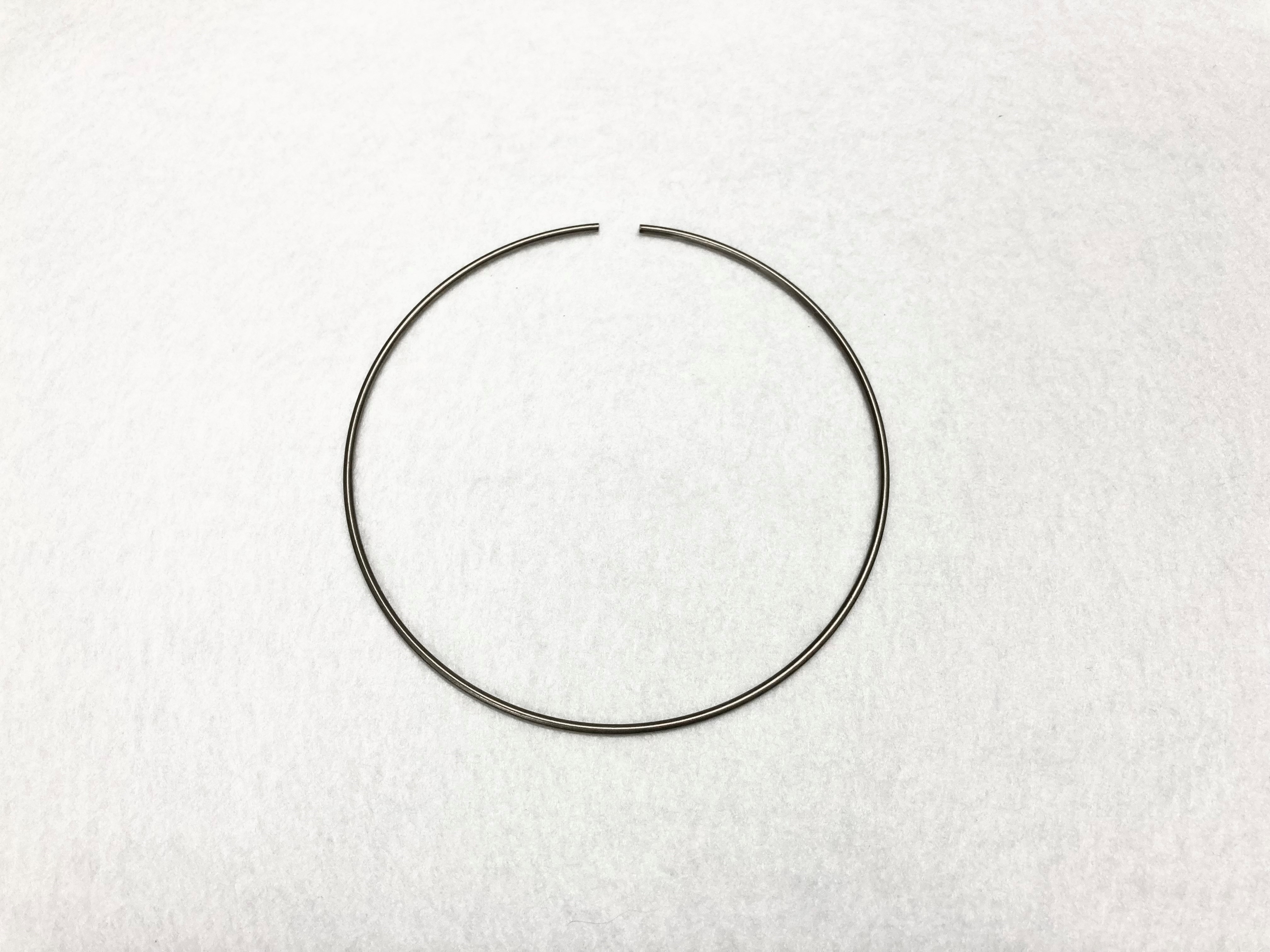

大きいリングは内径112mmで、機械加工の製品の中では大きい部類の製品になります。

フォーミングマシンの奥行きを限界まで使って製作しており、見た目以上に加工が難しかったりします。

また材質がステンレスなので、熱処理によって内径や隙間(10mm)が広がってしまうので、

製造技術者は熱処理前の寸法を計算して、「製作→熱処理→調整」の試行錯誤を繰り返して製作します。



どちらもきれいな真円になっているのもポイントで、

納品したお客様にもとても喜んでもらえました。
