製作実績ワイヤーフォーミング(線加工)

ワイヤーリング ワイヤーフォーミング 線材加工

ワイヤーフォーミング(線加工)硬鋼線1.0mm~自動車止める

材質硬鋼線 SWC 80C
線径・板厚φ1.6㎜
数量3000個
工程①ワイヤーフォーミング
■製造方法

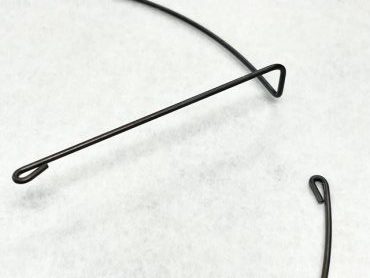

自動車部品に使用されるワイヤーリングのご紹介です。

線径φ1.6に対して、リングの外径寸法はφ120㎜あります。

バネ指数が70を超えており、難加工品になりますが、葵スプリングで所有するワイヤーフォーミングマシンで自動生産をしております。

また、加工始めと終わりの部分は、バリなどにより作業者がケガしたり、接触を考慮して涙形状にしております。

この形状でも手加工を入れることなくワイヤーフォーミングマシンで自動生産しております。

このようなリングに曲げ加工が追加される形状についても、葵スプリングでは多数の実績がございます。

リング・ワイヤーリングに関してもお気軽にお問合せください。
