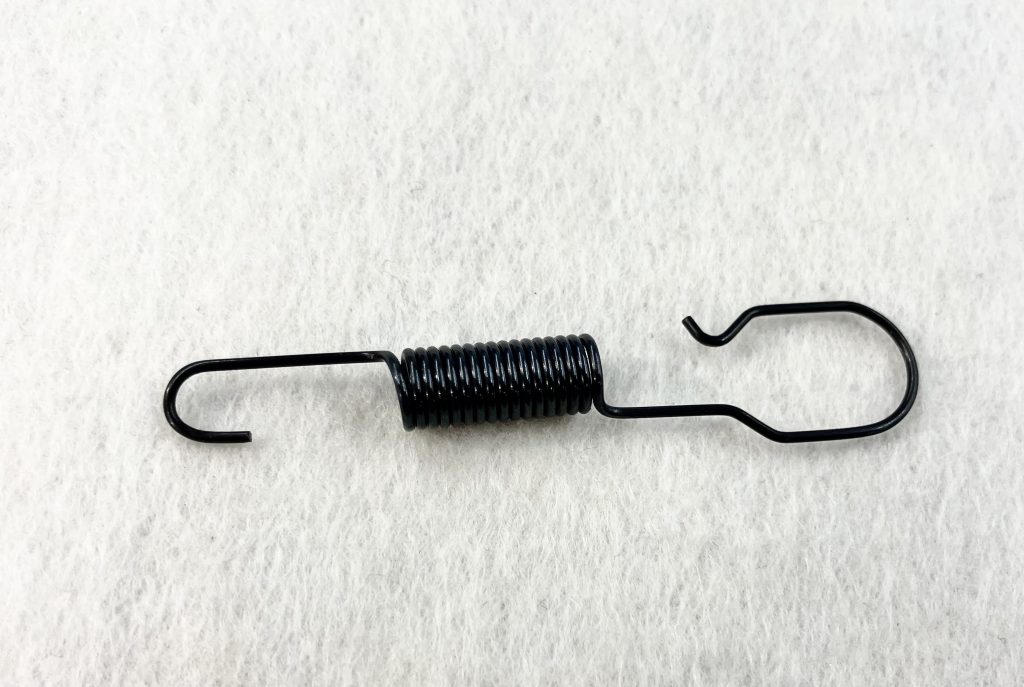

挿入しやすいフック形状の引張バネ 製作実績のご紹介

線径Φ1.0の硬鋼線（SW-C）をワイヤーフォーミングマシンで加工して作りました。

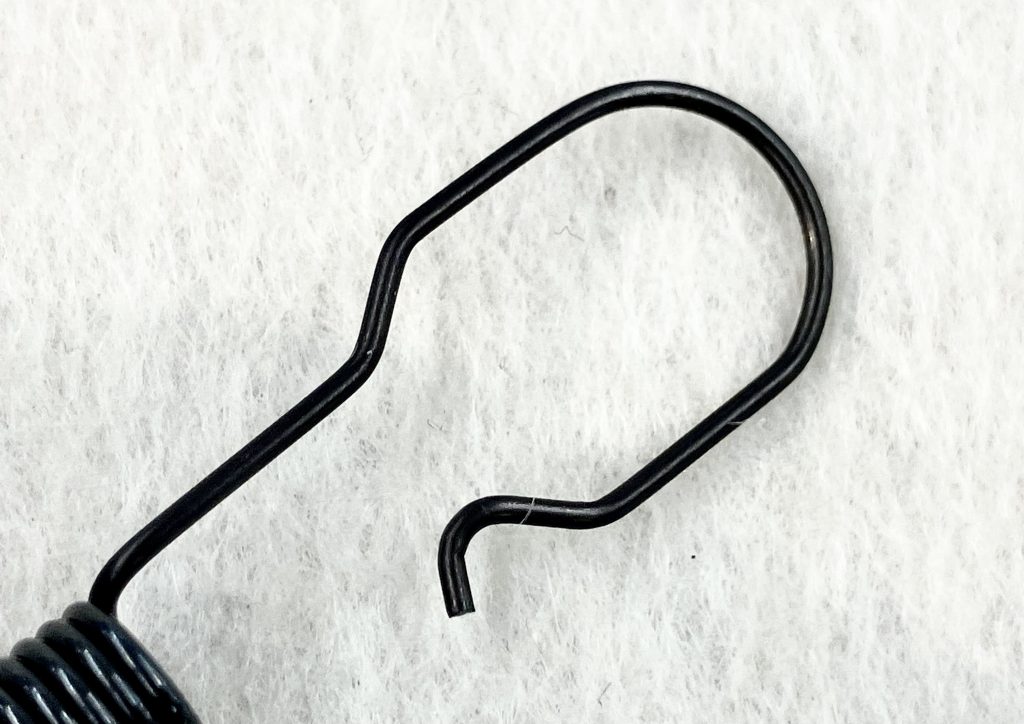

フックがコイル径よりも膨らんで大きくなっていて、
先端が外側を向いているのが特徴的な引張バネですね。

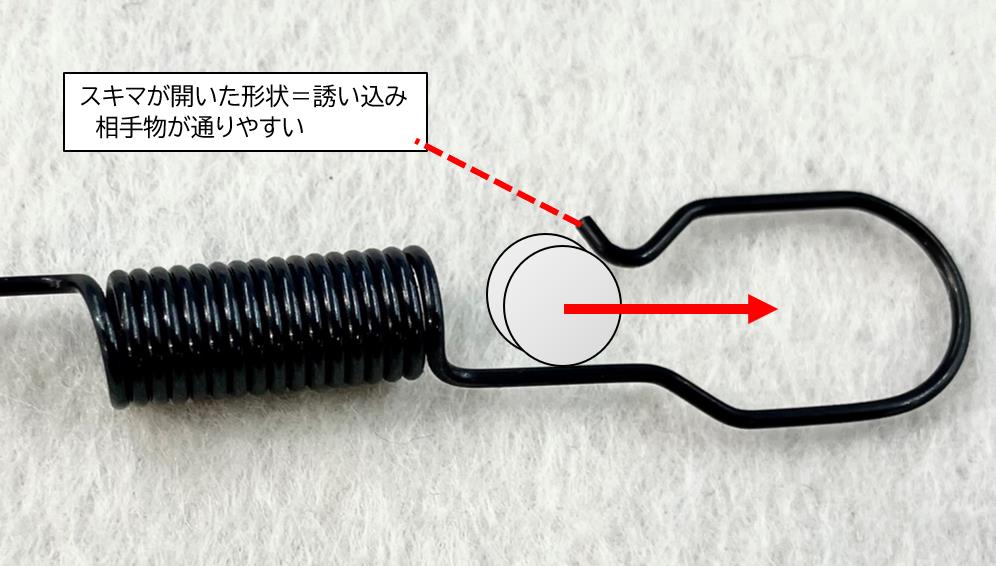

この先端が外側を向いた形状を「誘い込み」と呼んでおりますが、
入口が緩やかな開き形状になっているので 相手物を挿入しやすくなっています。
手動でたくさん取り付ける必要のある部品だと 作業性は非常に重要です。
お客様から「取り付けにくい」と相談を受けたときに提案する場合が多々あります。

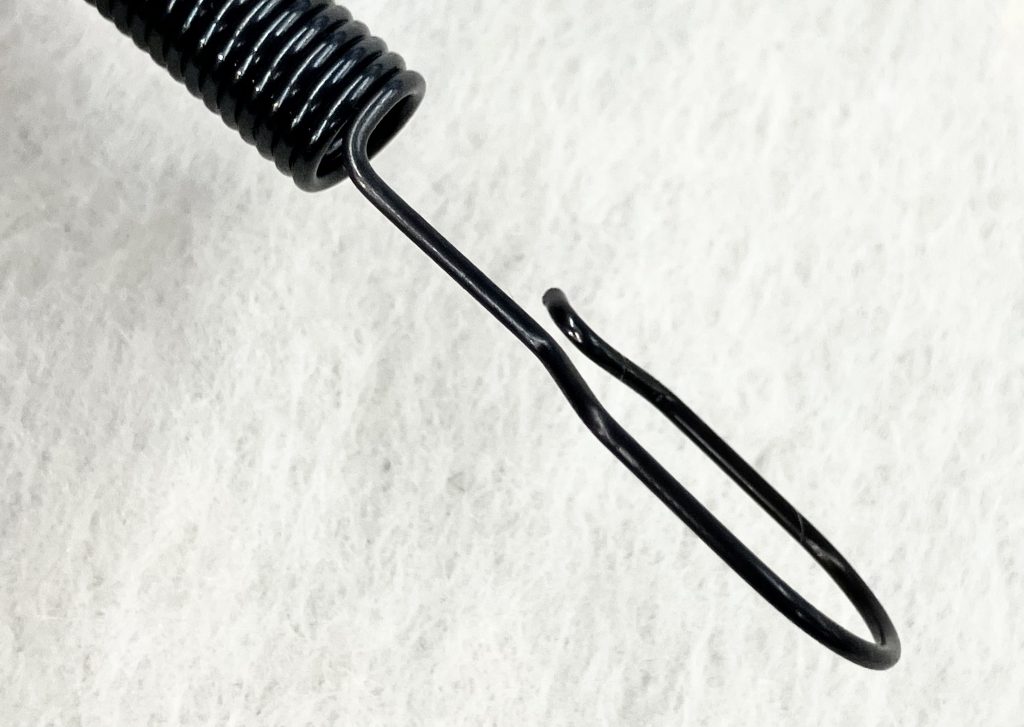

フックは両端ともジャーマンフックで起こしております。
立ち上がり部分のストレートで長さの調整がしやすいため、
お客様の求める仕様（荷重 or 自由長）に近づけて製作が可能です！

　▼お問い合わせ・お取引の参考にご覧ください▼

葵スプリングでは引張バネの設計・提案はもちろん
1個からの試作から数万個の量産まで幅広くご対応しております。
ばねのご相談はぜひ葵スプリング 営業部までご連絡ください！
