製作実績引張コイルばね

Φ2.5mm 全長の大きい引張コイルばね ワイヤフォーミング

引張コイルばねステンレス材2.0mm~設備引っ掛ける

材質SUS304-WPB
線径・板厚Φ2.5
工程・ワイヤーフォーミング
■製造方法

設備向けの引張コイルばねのご紹介です。

形状の1つの特徴がその全長の大きさです。

自動機で加工するには全長が大きく、曲げの時に機械の加工領域に干渉してしまいます。

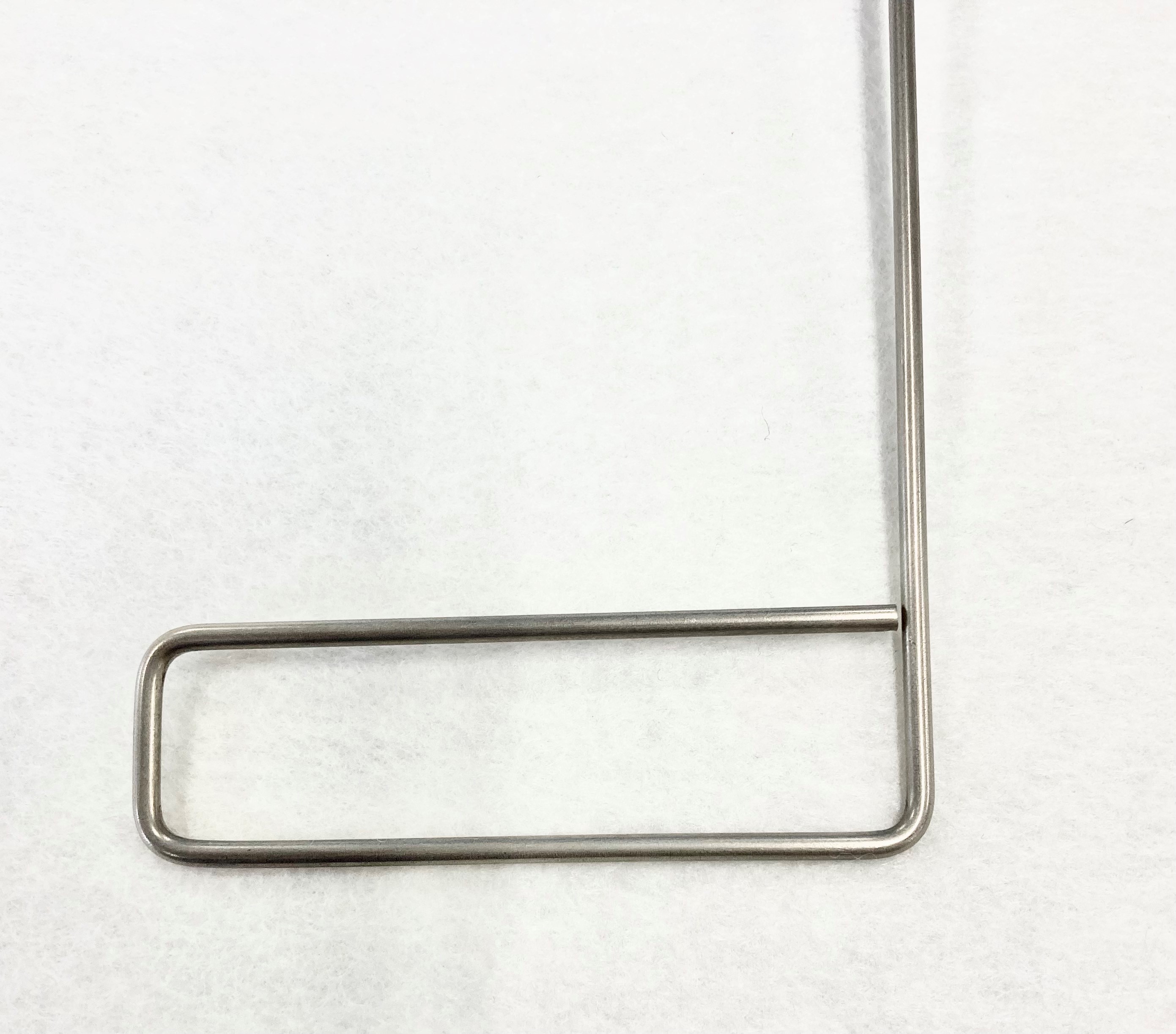

▲特に、下部の長方形部分は曲げ時に機械の加工領域に干渉してしまいます。

自動機加工できるように現場製造者のアイデアや経験を生かし、行程を工夫しています。

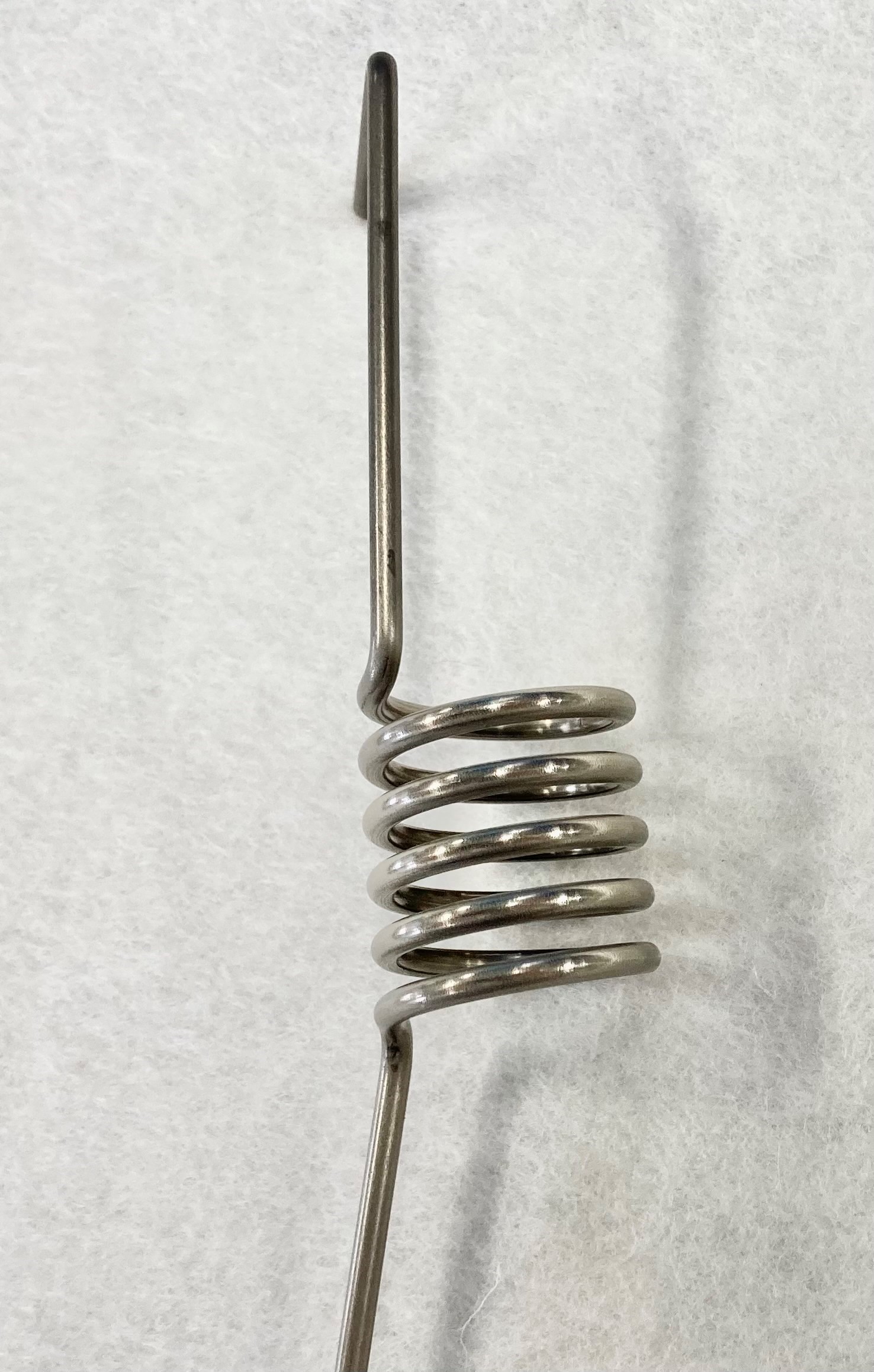

下の脚がコイル外側に起ち上がっていますが、ここが加工最難関なのです。

コイル巻き終わりの位置でそのまま三次元的な曲がり方をしているのです。

コイル部分をやや傾けつつ、内製の専用治工具で特殊な曲げ加工を行っています。



また、上下の脚が一直線に並んでいますが、

コイルの巻き具合や熱処理によってずれたりもしますので、精密な調整も必要です。



葵スプリングでは、「どれだけ複雑な形状のものでも人の手を極力入れず

自動機加工にてものづくり完結させること」にこだわっております。

大量生産が難しそうなものでも、自動機での加工方法を検討させていただきますので、

お気軽にご相談ください。
